疾速温度改变实验箱实验作业原理

       疾速温度改变实验箱是一种在短时间内供给高、低温疾速改变的环境设备，其温度改变规模为一70℃一l50℃，升降温速率通常为5—10℃／min，主要用于电工、电子、通讯、仪器仪表、科研等范畴的商品进行疾速温度改变环境的功能测验、挑选或查核实验，是科学研究、技术开发、出产和质量操控范畴抱负的环境实验设备。该实验箱除了要满意升降温速率的要求外，还对实验箱可以完成疾速的线性变温以及避免温度的过冲和坚持温度的稳定性有必定的要求，因而对操控系统便提出了较高的要求。

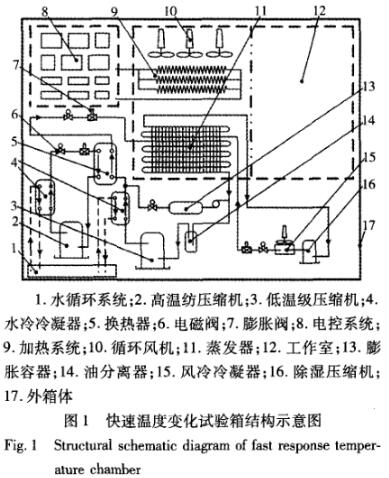

 疾速温度改变实验箱主要由箱体、制冷系统、加热系统、水循环系统、除湿系统、操控系统等构成，其详细构造如图1所示。为了满意实验箱内环境温度的疾速降温文一70℃的作业温度要求，实验箱的制冷系统选用二元复叠制冷循环的制冷方法。复叠制冷系统是由一个高温级制冷循环系统和一个低温级制冷循环系统构成，均选用蒸汽紧缩式制冷原理，二者都是由紧缩机、冷凝器、节省设备和蒸发器构成各自的关闭制冷系统。高温级制冷循环系统主要是用来冷却低温级制冷循环系统，而低温级制冷循环系统才是真正为实验箱内供给冷源的中心地点。

为了非常好地满意降温速率，制冷系统中的冷凝器选用水循环冷却，比较传统的风机冷却，降温作用得以大大改进，尤其是在酷热的夏日。加热系统是由三组电加热器构成，每组加热器又由三根大功率加热管构成，极大的满意了设备的升温要求。为了满意做高温试验时的湿度要求，试验箱增加了一套除湿系统。别的，在加热器和制冷系统蒸发器的上部安装了三台循环风机，以满意试验箱工作室的温度均匀性要求。
