氨制冷设备用中心冷却器

一、主题内容与适用范围
本规范规矩了氨制冷设备用中心冷却器(以下简称冷却器)的术语、产品分类、技能要求、实验办法、查验规矩、象征、包装和运送。
本规范适用于氨制冷设备用中心冷却器。
二、引证规范
1) GB 1226 通常压力表
2) GB 12241 安全阀通常要求
3) GB/T 13306 标牌
4) JB/T 6917 制冷设备用压力容器
5) JB/T 6918 制冷用金属与玻璃烧结液位计和视镜
6) ZB J73 029 氨制冷设备用管式换热器清洁度测定办法
7) ZB J73 042 制冷用压力、压差控制器
三、术语
★ 中心冷却器
用于双级压缩机中的高压级压缩机吸气和低压级压缩机排气间的换热器，其目的是将高压级压缩机吸入前的制冷剂冷却。
四、产品分类
★ 型式
冷却器的构造型式为立式壳盘管式。
★ 类型
1.  类型表明办法
冷却器的类型由大写汉语拼音字母和阿拉伯数字(以下简称数字)构成。其类型的表明办法规矩如下：

1. 类型示例
ZQ7.5–1： 表明名义冷却面积为 7.5 m2，首次改型的冷却器。
2. 基本参数

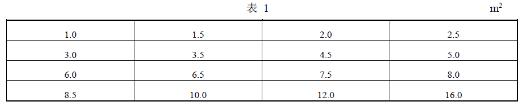

冷却器的名义冷却面积应符合表 1 的规则。

1. 规划条件
2. 规划压力
盘管内： 2 MPa；
盘管外： 1.4 MPa。
3. 规划温度
盘管内： 50℃；
盘管外： 38℃。
