关于拉力试验机的测量系统的介绍

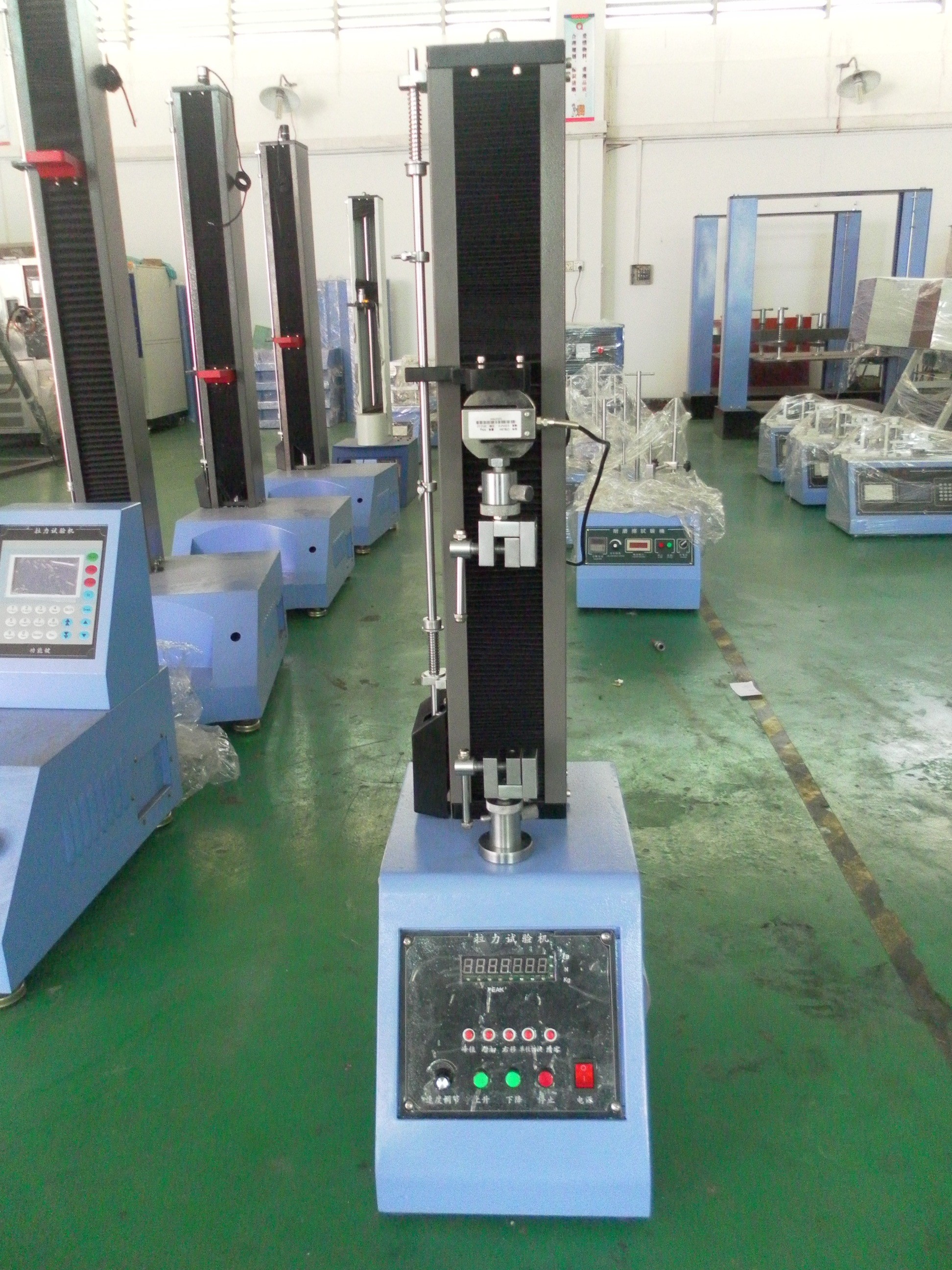

拉力试验机，可对各类材料进行拉伸、紧缩、弯曲、剥离、剪切等多项功能实验，且有测量局限宽、精度高、呼应快等特点。任务牢靠，效率高，可对实验数据进行及时显示记载、打印。
是生产企业不可缺少的仪器之一，拉力试验机可帮助企业检验生产产品的质量是否达到标准。
那么就介绍下
拉力试验机的测量系统，可帮助客户更佳的了解拉力试验机的工作原理。
拉力试验机的测量系统
1.形变的测量：经过形变测量安装来测量，它是用来测量试样在实验进程中发生的形变。
该安装上有两个夹头，经由一系传记念头构与装在测量安装顶部的【光电编码器】连在一同，当两夹头间的间隔发作转变时，带动光电编码器的轴扭转，光电编码器就会有脉冲旌旗灯号输出。再由处置器对此旌旗灯号进行处置，就可以得出试样的变形量。
2.横梁位移的测量：其道理同变形测量大致一样，都是经过测量光电编码器的输出脉冲数来取得横梁的位移量。
3.力值的测量：经过测力传感器、扩大器和数据处置系统来完成测量，常用的测力传感器是应变片式传感器。
所谓应变片式传感器，就是由【应变片】、弹性元件和某些附件(赔偿元件、防护罩、接线插座、加载件构成)，能将某种机械质变成电量输出的器件。
应变片式的拉、压力传感器国表里品种繁复，首要有筒状力传感器、轮辐式力传感器、S双连孔型传感器、十字梁式传感器等类型。
从资料力学上得知，在小变形前提下，一个弹性元件某一点的应变ε与弹性元件所受的力成正比，也与弹性的变构成正比。
以S型传感器为例，当传感器遭到拉力P 的效果时，因为弹性元件外表粘贴有应变片，由于弹性元件的应变与外力P的巨细成正比例，故此将应变片接入测量电路中，即可经过测出其输出电压，然后测出力的巨细。
简略来说，外力P惹起传感器内应变片的变形，招致电桥的不服衡，然后惹起传感器输出电压的转变，我们经过测量输出电压的转变就可以晓得力的巨细了。
普通来说，传感器的输出旌旗灯号都长短常微弱的，凡间只要几个mV，假如我们直接对此旌旗灯号进行测量，长短常坚苦的，而且不克不及知足高精度测量要求。
因而必需经过扩大器将此微弱旌旗灯号扩大，扩大后的旌旗灯号电压可达10V，此时的旌旗灯号为模仿旌旗灯号，这个模仿旌旗灯号经由多路开关和A/D转换芯片改变为数字旌旗灯号，然后进行数据处置，至此，力的测量告一段落。
