本办法适用于公称直径D， 50mm 聚丙烯鲍尔环填料落?在冲击功能的ìJ!1 定.别的尺寸规范可选择恰当的重锤和冲头，参照本办法进行测定。
▲ 术语
落锤冲击强度： 是指在落f垂冲击实验过程中，使试样损坏(开裂或持久变形)所做的功本办法中是用鲍尔环的均匀冲击强度W (J) 来表明的。
▲ 试样形状
试样为内筋井字形，米字形鲍尔环.
▲ 试样制造
用粒料或粉料打针成型.
▲ 试样数目
每种试样不少于26 个，其间20 个为正式试样，其他的用作调试试祥.
▲ 试样状况调理和实验环境
试样按ISO 291 一7 7<<塑料-逐个预处理和实验的规范环挽》的规则进行(见附录A) 0
▲ 状况调理s 在23 士2'C 条件下最少1h；
▲ 实验环境=温度23±2℃ 。
▲ 试样受力方式

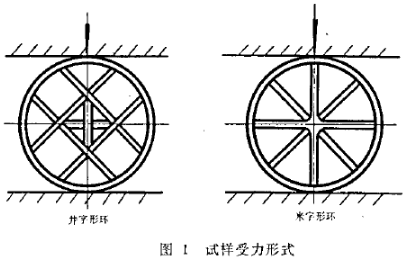

试样径向放置，如图1 所示.
▲ 井字形：冲击功传递杆轴线应与试样任一穿插内筋的角平分面重合，并经过试样轴线巾点；
▲ 米字形：冲击功传递杆轴线应与试样任一筋的轴线宽合，并经过试样轴线中点；
▲ 别的方式试样取最单薄部方位。
▲ 试验设备

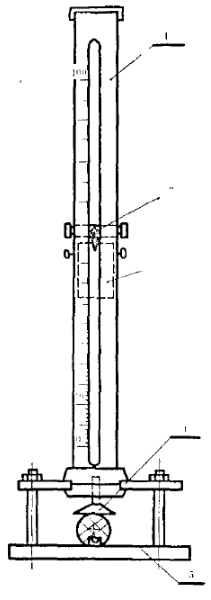

范锤冲击仪是由落管、重锤、冲击头和底座构成(见图2) 。
图2 落锤冲击仪
1—落管；2—发动装置；3—重锤
4—冲击头；5—底座
▲ 落管
落管为不锈钢控制的刚性管。标尺1m. 最小刻度为0.01m。管上有导轨和发动方式，可使重锤在任意向度上自在落下。
▲ 重锤
重锤为钢制的圆柱体，质量m分为Ikg、2kg两种。重锤安装在落管上，由发动装置使其固定在某一高度自在下落。
▲ 冲击头
冲击头是由平板和冲击功传递杆构成。平板直径应略大于被测验样宜径。冲击能茧迎过于极均匀地传递到试样上。
▲ 底座
底座用来固定落管和放置试样。该底座应巩固、平稳、与落管坚持笔直，底座上装有固定夹，使试样固定。
▲ 实验过程
▲ 按2. 4 条进行状况调理和实验。
▲ 查看实验仪底座的水平度，重锤应能自在下落.
▲ 将重锤放到落管的底部，经过冲击功传递杆和平板置于试样上，记下实验高度的零点。
▲ 按2. 5 条规则的受力方式把试样放应在平板与底板之间，并用固定夹将试样轻轻地夹住。
▲ 使重锤落下，对试样冲击.取出试样查看试样是不是损坏。
▲ 初调，断定试样的测定起点高度，其过程如下：
先粗估一高度进行测验，如试样损坏时，大幅度地削减落下高度；试样未损坏时，大幅度地添加落下高度，待落下高度规模减小后，则小幅度地增减落下高度，即试样损坏时，使落下高度削减必定值d(d=0.02m)，知道试样损坏时停止，这个损坏的试样高度则为正式起点；反之，试样未损坏时，使落下高度添加必定值d，直到试样损坏停止，这个损坏的试样的试样高度则为恰是起点。
▲ 用4. 6 条中断定的起点进行正式测验
假如前一个试样损坏，使落下高度削减必定的d ， 进行后一个试样实验.假如前一个试样损坏，使落下高度添加必定值d ， 进行后一个试样实验。以此类推，直至20 个试样做完停止。
注：每个试样值答应冲击一次
▲ 核算
从1. 7 条中得到的实验数据. 由下面(1)、(2) 式来核算均匀损坏高度( h ) ，标准偏差(s)，修约到三位有用数字.
